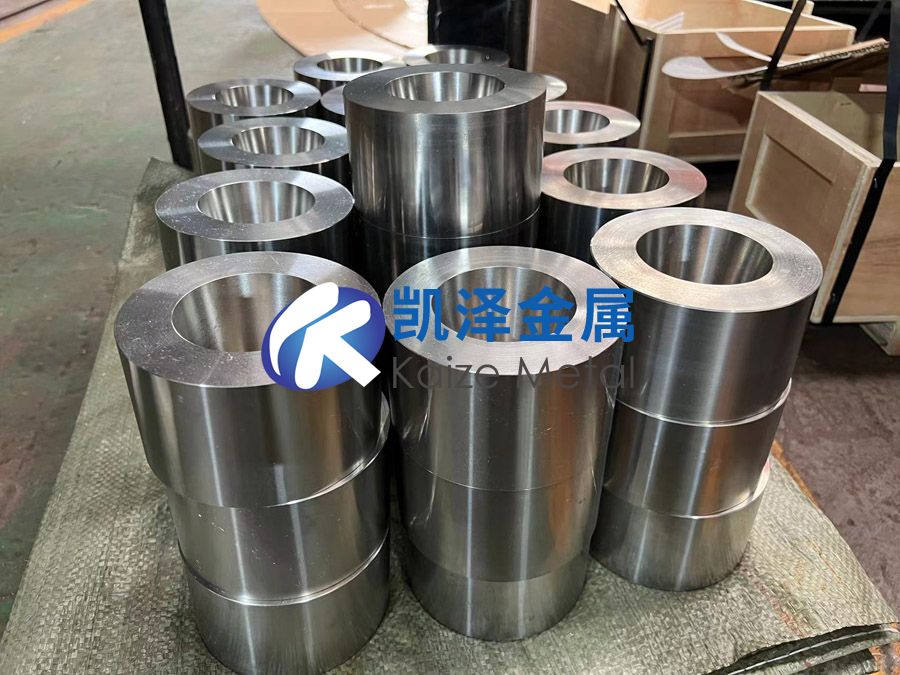

一、產(chǎn)品名稱：鈦加工件、鈦異形件
標(biāo)準(zhǔn)：ASTM B265-2010、GB/T3621-2007、GB/T13810-2007、AMS4911等。
牌號(hào)：TA1（GR1）,TA2(GR2),TA3(GR3),TA7(GR6),TA9(GR7),TA10(GR12),TA18(GR9)、 TC4（GR 5)、TC4EL(GR23 ） 。
規(guī)格：【軋制】, φ100---500mm
狀態(tài)： 退火態(tài)（M） 熱加 工狀態(tài)（R） (退火，超生波探傷)
表面：車光表面、磨光表面
材料優(yōu)點(diǎn):密度??；比強(qiáng)度高；耐酸，堿，鹽，海水腐蝕；機(jī)械性能優(yōu)越。
用途：鈦加工件用于石油裝備，化工設(shè)備、體育器械，汽車制造、醫(yī)療器械、工具。
二、產(chǎn)品名稱：鈦絲
鈦絲產(chǎn)品的牌號(hào)、狀態(tài)和規(guī)格應(yīng)符合表1的規(guī)定。
表1
| 牌號(hào) | 狀態(tài) | 直徑 mm |
| TA1、TA1ELI、 TA2、TA2ELI、TA3、TA3ELI、 TA4、TA7、TA9、 TA10、TC1、TC3 | 退火狀態(tài)（M）加工狀態(tài)（Y或R） | 0.1-7.0 |
| TC4 | 1.6-7.0 |
| 注：鈦絲材的用途和供應(yīng)狀態(tài)應(yīng)在合同中注明，未注明時(shí)一律按焊絲、加工狀態(tài)（Y或R）供應(yīng)。 |
鈦焊絲的化學(xué)成份應(yīng)符合表2的規(guī)定。
表2
| 牌號(hào) | 化學(xué)成分 |
| 主要成分，% | 雜質(zhì)元素，%；不大于 |
| Ti | Al | V | Sn | Pb | Mo | Ni | Fe | O | C | N | H |
| TA0 | 基 | - | - | - | - | - | - | 0.10 | 0.10 | 0.05 | 0.03 | 0.012 |
| TA0EL I | 基 | - | - | - | - | - | - | 0.10 | 0.10 | 0.03 | 0.02 | 0.008 |
| TA1 | 基 | - | - | - | - | - | - | 0.20 | 0.15 | 0.05 | 0.03 | 0.012 |
| TA1EL I | 基 | - | - | - | - | - | - | 0.20 | 0.10 | 0.05 | 0.03 | 0.008 |
| TA2 | 基 | - | - | - | - | - | - | 0.25 | 0.20 | 0.05 | 0.05 | 0.012 |
| TA2EL I | 基 | - | - | - | - | - | - | 0.25 | 0.18 | 0.05 | 0.04 | 0.008 |
| TA3 | 基 | - | - | - | - | - | - | 0.35 | 0.25 | 0.05 | 0.05 | 0.012 |
| TA3EL I | 基 | - | - | - | - | - | - | 0.30 | 0.25 | 0.05 | 0.05 | 0.008 |
| TA4 | 基 | 2.0-3.3 | - | - | - | - | - | 0.30 | 0.15 | 0.05 | 0.04 | 0.012 |
| TA7 | 基 | 4.0-6.0 | - | 2.0-3.0 | - | - | - | 0.45 | 0.15 | 0.05 | 0.05 | 0.012 |
| TA9 | 基 | - | - | - | 0.12-0.25 | - | - | 0.20 | 0.18 | 0.05 | 0.03 | 0.012 |
| TA10 | 基 | - | - | - | - | 0.2-0.4 | 0.6-0.9 | 0.25 | 0.20 | 0.05 | 0.03 | 0.012 |
| TC3 | 基 | 3.5-4.5 | 3.5-4.5 | - | - | - | - | 0.25 | 0.15 | 0.05 | 0.05 | 0.012 |
| TC4 | 基 | 3.5-4.5 | 3.5-4.5 | - | - | - | - | 0.25 | 0.18 | 0.05 | 0.05 | 0.012 |
絲材直徑允許偏差應(yīng)符合表3的規(guī)定
表3
mm
| 直徑 | 0.1-0.2 | ＞0.2-0.5 | ＞0.5-1.0 | ＞1.0-2.0 | ＞2.0-4.0 | ＞4.0-7.0 |
| 允許偏差 | -0.025 | -0.04 | -0.06 | -0.08 | -0.10 | -0.14 |
| 注：經(jīng)供需雙方協(xié)商，可供應(yīng)其它規(guī)格或允許偏差的絲材。 |
結(jié)構(gòu)件絲退火狀態(tài)室溫力力學(xué)性能應(yīng)符合表4的規(guī)定
表4 mm
| 牌號(hào) | 室溫力學(xué)性能，不小于 | 牌號(hào) | 室溫力學(xué)性能，不小于 |
| 抗拉強(qiáng)度 σb,MPa | 伸長(zhǎng)率 δ，% | 抗拉強(qiáng)度 σb,MPa | 伸長(zhǎng)率 δ，% |
| TA0 | 280 | 20 | TA3 | 540 | 15 |
| TA1 | 370 | 18 | TC4 | 895 | 10 |
| TA2 | 440 | 15 |
|
|
|
三、產(chǎn)品名稱：TC4鈦棒，鈦合金棒
材質(zhì)牌號(hào)表示：TC4 / GR5 / Ti6AL4V
TC4鈦棒現(xiàn)貨規(guī)格:
直徑2mm 2.5mm 3.0mm 3.5mm 4.0mm 5.0mm 6.0mm 7.0mm 8mm 9mm 10mm
直徑12mm 15mm 16mm 18mm 20mm 25mm 30mm 35mm 40mm 45mm 50mm 55mm
直徑60mm 65mm 70mm 75mm 80mm 85mm 90mm 100mm 105mm 110mm 120mm
現(xiàn)貨長(zhǎng)度可零切，鈦棒其他直徑其他規(guī)格也可定做。
鈦合金優(yōu)越的特性:
1）耐酸堿腐蝕,耐海水腐蝕,耐污水腐蝕;
2）密度小(4.51),輕;
3）無(wú)磁性;
4）在-253°~600°之間使用,他的抗拉強(qiáng)度,在金屬中,幾乎是最高的。
應(yīng)用：工業(yè)上除采用工業(yè)純鈦制造零件以外,大量使用的是鈦合金。它在航空、航天、化工、造船、冶金、電子、醫(yī)療、石油、醫(yī)藥、軍工等工業(yè)部門獲得日益廣泛的應(yīng)用,制造燃?xì)廨啓C(jī)部件。
鈦合金的性能：鈦是一種新型金屬,鈦的性能與所含碳、氮、氫、氧等雜質(zhì)含量有關(guān),最純的碘化鈦雜質(zhì)含量不超過(guò)0.1%,但其強(qiáng)度低、塑性高。99.5%工業(yè)純鈦的性能為:密度ρ=4.5g/cm3,熔點(diǎn)為172矽鈦合金耐磨地坪5℃,導(dǎo)熱系數(shù)λ=15.24W/(m.K),抗拉強(qiáng)度σb=539MPa,伸長(zhǎng)率δ=25%,斷面收縮率ψ=25%,彈性模量E=1.078×105MPa,硬度HB195。
強(qiáng)度高鈦合金的密度一般在4.5g/cm3左右,僅為鋼的60%,純鈦的強(qiáng)度才接近普通鋼的強(qiáng)度,一些高強(qiáng)度鈦合金超過(guò)了許多合金結(jié)構(gòu)鋼的強(qiáng)度。因此鈦合金的比強(qiáng)度(強(qiáng)度/密度)遠(yuǎn)大于其他金屬結(jié)構(gòu)材料，可制出單位強(qiáng)度高、剛性好、質(zhì)輕的零、部件。目前飛機(jī)的發(fā)動(dòng)機(jī)構(gòu)件、骨架、蒙皮、緊固件及起落架等都使用鈦合金。
相關(guān)鏈接
